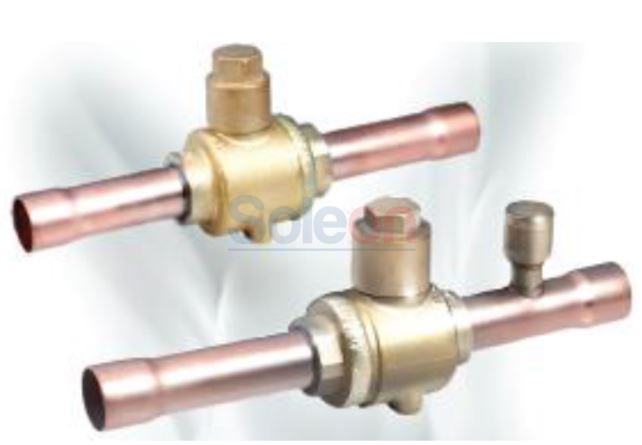

Guľový uzatvárací ventil - 54 mm SBV-13015 Sanhua

Guľové uzatváracie ventily rady SBV sú hermetické kované ventily s navarenými medenými trubkami s hrdlami pre chladivá, ktoré nepôsobia chemicky na použité konštrukčné materiály.

Vlastnosti

• Kované teleso nerozoberateľné

• Úplne hermetické prevedenie

• Možnosť prevedenia s výstupom pre meranie tlaku

• Najvyšší prevádzkový pretlak 4,5 MPa

• Použiteľné pre všetky neagresívne chladivá a mazivá – CFC,HFC, HCFC, minerálne i POE mazivá

• Nevhodné pre R717

• Rozsah prevádzkových teplôt -40 až +120°C

• Veľký prietokový prierez znižuje tlakové straty na minimum

• Obojsmerne použiteľné ventily

• Krycia matice ovládania je mosadzná

• Teleso je zospodu opatrené vnútorným závitom pre možnosť uchytenia

• Netesnosť ventilu je pod bežnými požiadavkami

• SBV sú vyrábané v súlade s požiadavkami

• Splňujú požiadavky predpisov: ČSN EN 378, ČSN EN12284, EN12420, PED97/23/EC

Úvod

SBV predstavuje kompletnú radu guľových ventilov vyrábaných ako v palcovej, tak aj v metrickej sústave. Používajú sa pre uzatvorenie sania, výtlaku i kvapalinového potrubia v prípade servisných zásahov. Niekedy sú montované pre uzatváranie časti potrubia s dehydrátorom pre jednoduchšiu  výmenu vložiek alebo pre oddelenie jednotlivých výmenníkov tepla v jednej potrubnej vetve.

Vnútorné a vonkajšie netesnosti sú hlboko pod bežnými požiadavkami.

Konštrukcia

Hlavné teleso ventilu SBV je mosadzný výkovok s navarenými Cu trubkami s rozšírenými hrdlami príslušnej veľkosti. Privarený je i diel uloženia záveru. Navarené trubky sú riešené s cieľom čo najmenšieho prenosu tepla do telesa pri spájkovaní ku navezujúcemu potrubiu. Vnútorný uzáver je opatrený otvorom takmer zhodného priemeru s potrubím, čo znižuje straty pri prúdení. Hlavné vnútorné sedlo je zhotovené z PTFE spevneného sklenými vláknami, čo tiež výrazne zlepšuje trecie vlastnosti a prispieva k dosiahnutiu vnútornej netesnosti pod cca 3 gramy za rok. Kontrola tesnosti pri výrobe je 100%. Guľový uzáver je tlakovo vyrovnaný v hlavnej uzatváracej ploche, čo citeľne znižuje ovládaciu silu. Zároveň je ale vyrovnanie riešené tak, aby nedochádzalo k podpúšťaniu ventilu v uzatvorenej polohe. Ventil SBV sa otvára pootočením hriadeľky o 90°. Hriadeľka je vysunutá z vnútra ventilu cez upchávku tak, aby vnútorný tlak vo ventile nemohol spôsobiť deštrukciu ovládania. Smer prúdenia je vyznačený na hornom konci hriadeľky. Otáčanie je obmedzené v pohybe koncovými oceľovými dorazmi, ktoré odpovedajú správnej polohe uzáveru v telese ventilu. Upchávka použitá pre utesnenie hriadeľky je tvorená dvoma neoprénovými O-krúžkami. Mosadzná krycia matica je opatrená šesťhranným zakončením pre možnosť dotiahnutia a povolenia kľúčom. Matica zabraňuje náhodnej manipulácii s ventilom za prevádzky. Zároveň slúži ako dodatočné tesnenie prípadného úniku upchávkou. Proti deštrukcii matice v prípade nadmerného vzostupu tlaku pod maticou chráni vnútorná tlaková poistka v matici.

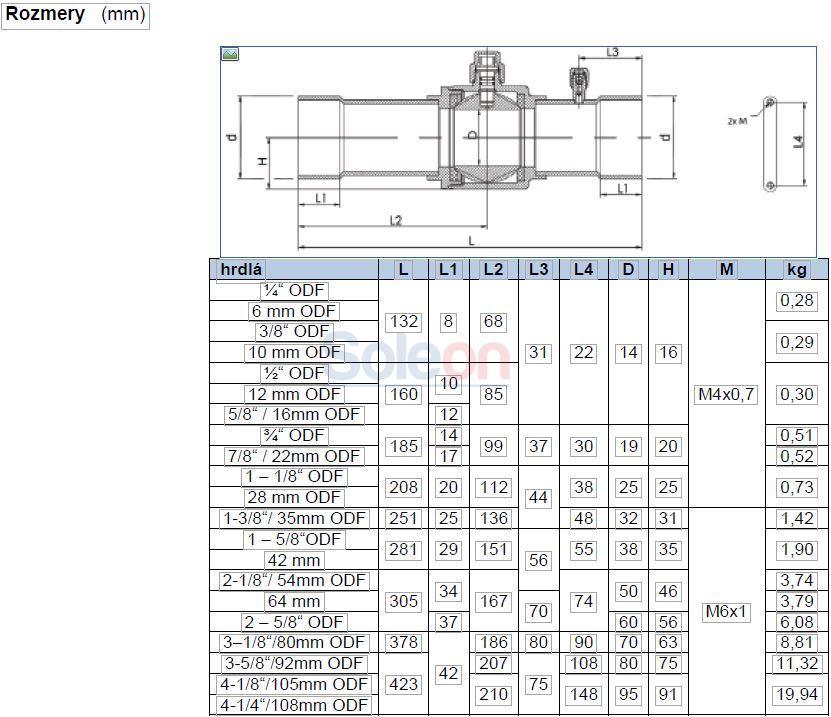

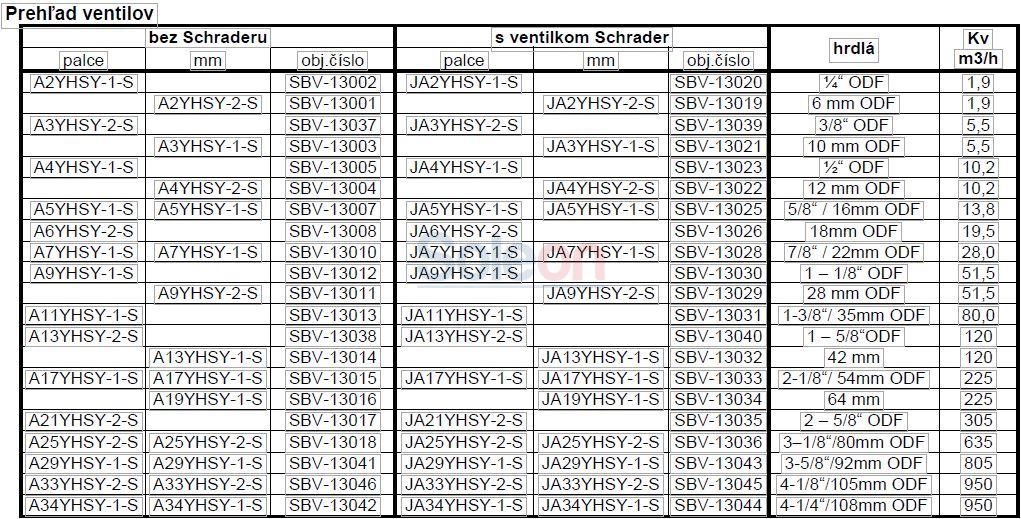

Niektoré veľkosti ventilov rady SBV sú osadené manometrovým ventilčekom (Schrader) pre možnosť merania tlaku chladiva. Ventilček je možné používať i k plneniu zariadení chladivom. Prevedenie chráni ventilok pred poškodením a odstraňuje nutnosť dodatočnej montáže ventilčeku na potrubí. Výber vhodného prevedenia je možný podľa typového označenia.

Výber vhodného ventilu

Pri bežných podmienkach je ventil SBV volený s rovnakým priemerom sedla (Cu trubky), ako pripojované potrubie. Vzhľadom ku konštrukčnému riešeniu sú straty vo ventile pri prúdení úplne nepatrné. Pokiaľ sa pripojuje potrubie ku výmenníku tepla alebo ku kompresoru, prípadne inej časti okruhu, ktorá má vlastné hrdlá, volí sa veľkosť ventilu v závislosti na správnom rozmere potrubia navrhnutého pre dané prevádzkové podmienky. Rozmery potrubí vychádzajú z povolených tlakových strát pri prúdení v potrubí a z nutnosti vrátenia maziva z okruhu do kompresoru.

Často bývajú rozmery hrdiel jednotlivých aparátov v zariadení nezávislé na udávaných menovitých výkonoch danej časti. Prechody potrubí k hrdlám aparátu je nutné upraviť. Uzatvárací ventil sa obvykle volí pre menší rozmer z obidvoch pripojovaných potrubí, hlavne z cenových dôvodov.

Verzia s ventilkom sa volí v prípadoch, kedy je žiaduce merať prevádzkové tlaky v potrubí.
