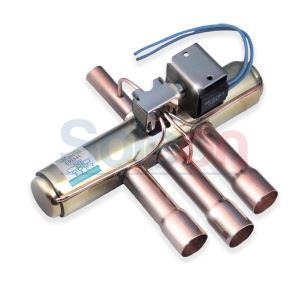

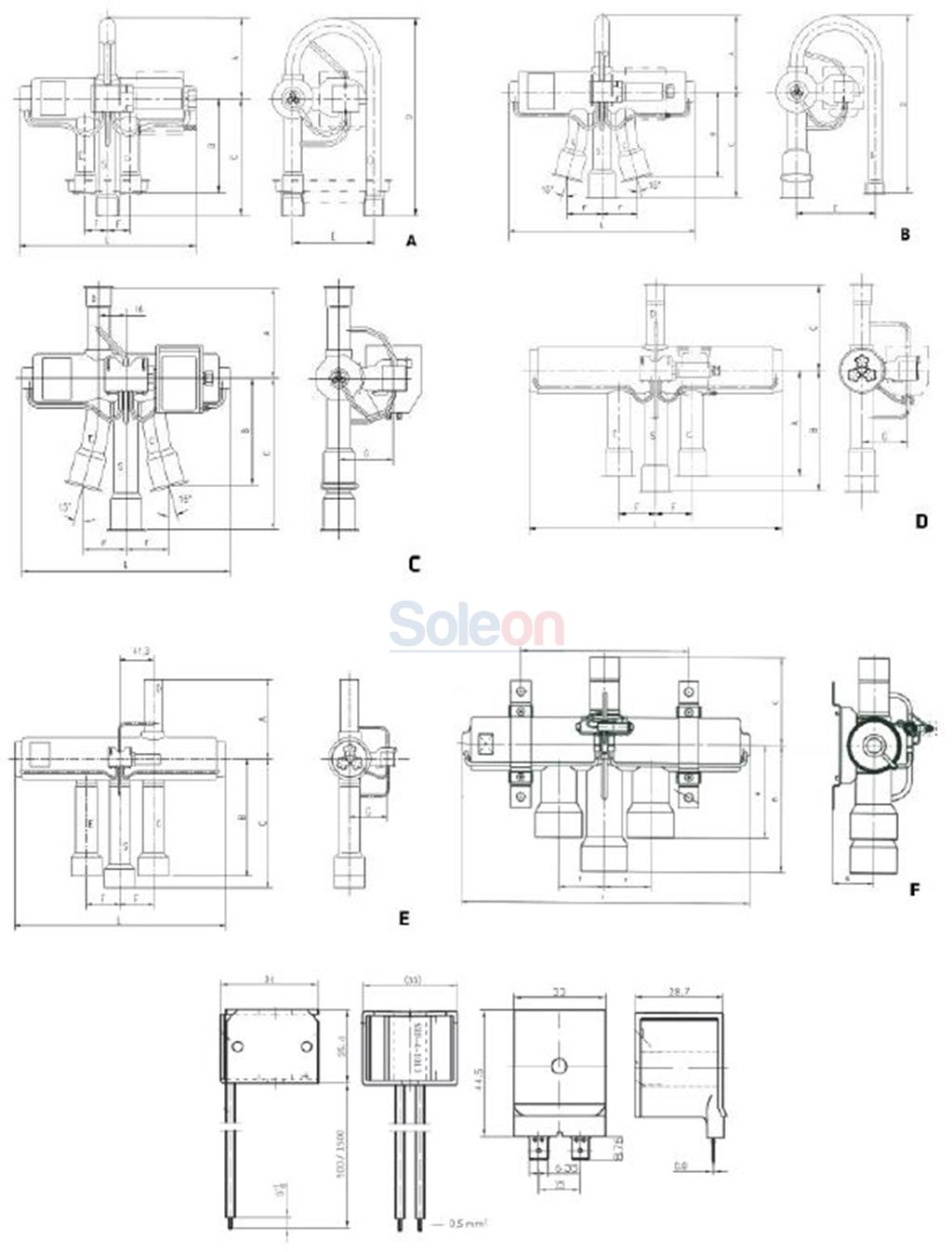

4-cestný ventil SHF(L)-70-911-21 (SHF-50050) Sanhua

Vlastnosti

• Úplná tesnosť

• Teleso vyrobené z mosadze

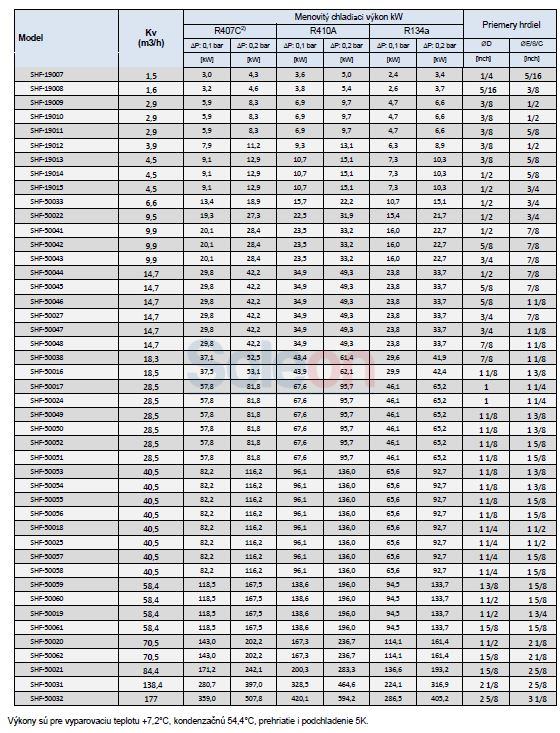

• Široký rozsah výkonu – od 4 do 500 kW

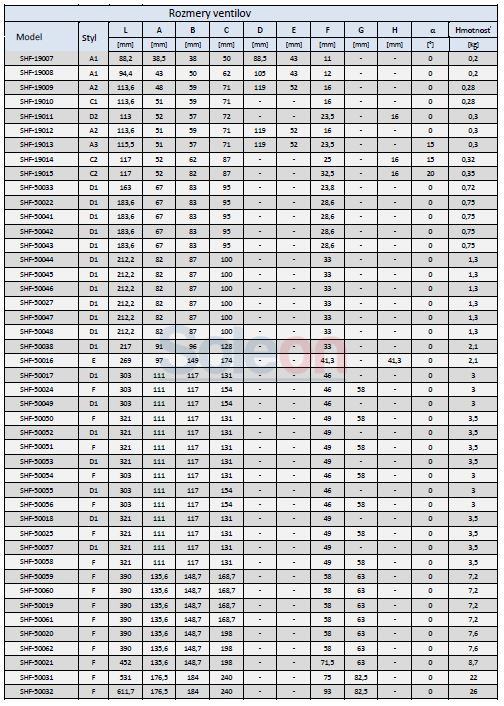

• Rôzne prevedenia pripojovacích hrdiel podľa použitých potrubí pre rovnakú výkonovú veľkosť ventilu

• ODF rozšírené pripojovacie hrdlá vhodné pre typovú radu Cu trubiek používaných v chladiacej     technike

• Pre väčšinu chladív CFC, HCFC spolu s olejmi minerálnymi, tak i POE

• Rozsah prevádzkových teplôt -30 až +135°C( SHF-50016 do 120°C)

• Teploty okolia v rozmedzí -30°C až do +50°C (+70°C)

• Najvyšší prevádzkový pretlak 4,5 MPa

• Nevhodné pre R717

• Nutnosť chladenia pri spájkovaní obmedzená na minimum

• Krytie IP54 pri použití originálnej cievky

• Jedna rozmerová verzia cievky pre všetky ventily

Na prianie

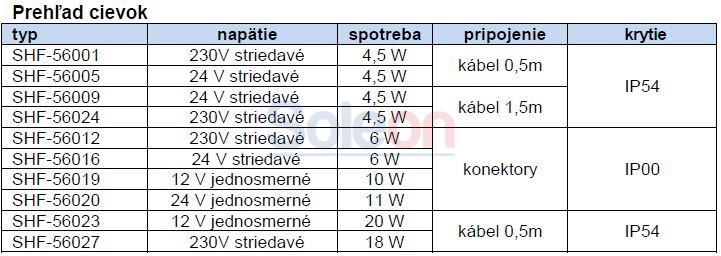

• Rôzne prevedenie cievok podľa napájacieho napätia – 12/24V AC/DC, 120/230VDC

• Cievky s káblom rôznej dĺžky i bez – len s konektormi

Úvod

Štvorcestné elektromagnetické ventily SHF sú určené k otáčaniu smeru prietoku pár chladiva v systémoch s odmrazovaním výparníka – chladiča vzduchu horúcimi parami chladiva. Typickým príkladom sú tepelné čerpadlá vzduchu – voda, u ktorých sa teplo odoberané zo vzduchu prevádza na vyššej teplotnej hladine do vody určenej obvykle ku vykurovaniu. Iný príklad využitia sú klimatizačné zariadenia s celoročnou prevádzkou, kde sa v letnom období využíva chladiaci režim a v zimnom období vykurovacia prevádzka. Štvorcestné ventily sa využívajú i v bežných chladiacich okruhoch, kde je námraza na chladiči vzduchu v chladenom priestore odstraňovaná otočením zmyslu prúdenia chladiva a ohrevom chladiča horúcimi parami z výtlaku príslušného kompresoru.

Princíp činnosti ventilu

Štvorcestný elektromagnetický ventil SHF má jedno vstupné hrdlo, ktoré je spojené s výtlakom kompresora, jedno hrdlo, ktoré ústi do sacieho potrubia kompresora a 2 hrdlá, ktoré striedajú svoju činnosť – jedno hrdlo je vždy striedavo pripojené k vstupujúcim alebo vystupujúcim parám chladiva.

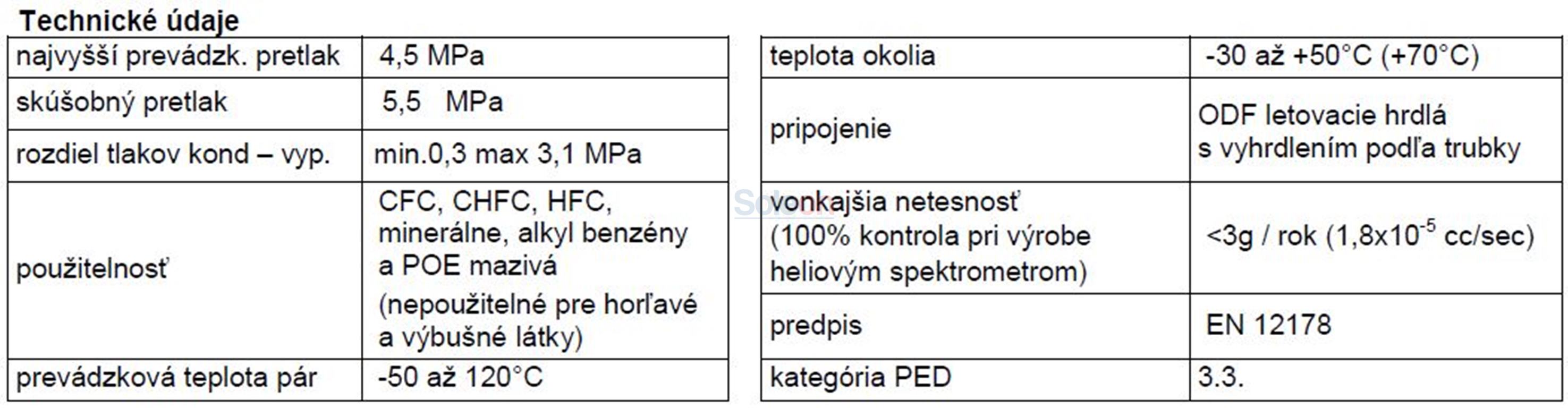

Hlavnou časťou štvorcestného ventilu je striedacia časť s presuvníkom, ktorý je ovládaný tlakom pár chladiva v závislosti na riadiacom elektromagnetickom ventile. Elektromagnetický ventil má 2 polohy, ovládané cievkou. Bez napätia je vedený sací tlak – nízky tlak do ľavého konca striedacej časti, pričom v pravej časti je tlak vyšší a presuvník prepojí sacie potrubie s ľavým hrdlom – výmenník pripojený k ľavému hrdlu pracuje ako výparník a výmenník pripojený k pravému hrdlo ako kondenzátor. Pod napätím je vedený sací tlak – nízky tlak do opačnej – pravej komory striedacej časti, pričom v ľavej časti je tlak vyšší a presuvník prepojí sacie potrubie s pravým hrdlom – výmenník pripojený k pravému hrdlo pracuje ako výparník a výmenník pripojený k ľavému hrdlu ako kondenzátor. Dôležité je, aby rozdiel tlakov pred a za ventilom bol v rozmedzí (viď tabuľka).
